Tandimplantater – Guided Implant

Tandimplantater – Guided Implant

Metoder og risici

Traditionel metode

Astra Implant System
ASTRA Dentsply Sirona Tech Implant System

Der er naturligvis altid fordele og ulemper ved tandimplantater. Fordelene taler for sig selv, men det er en omstændig proces, der kræver tid, og typisk tager det op til 6 måneder for implantatet og kæbeknoglen at vokse sammen. Denne sammenvoksning kaldes osseointegration. Læs mere >her<

Med traditionel metode indsættes implantat ved en operation, hvor hele området frilægges. Derefter sys området sammen, og der afventes opheling af implantat typisk ½ år, førend aftryk til abutment og krone tages og fremstilles. Helingsprocessen påvirkes imidlertid negativt af tobak, dårlig mundhygiejne, ukontrolleret diabetes, stråle-/ kemo-/ steroid- terapi, hvorfor behandling med implantat frarådes i disse tilfælde.

Indsættelse af tandimplantater foretages som en kirurgisk operation, og en kirurgisk operation vil altid være forbundet med en række generelle risici. Disse generelle risici omfatter infektion, mulige skader på nervevæv og kraftig blødning under eller efter operativt indgreb.

Med digital 3D scanning af tandsæt og kæber kan sandsynlighed for risici nedsættes.
DentsPly Sirona ASTRA Implant Azento System
DentsPly Sirona ASTRA Implant Azento System
Med digital 3D scanning af tandsæt og kæber kan planlægning visualiseres virtuelt i 3D og reducere omfang af operation.

Implantat, abutment og temporær krone bliver special fremstillet efter den foretagne 3Dscanning med 3Shape scanner og 3D CBCT.

Princippet giver mulighed for kort efter operation at indsætte midlertidig krone (3D printet krone), således at der ikke er en “tom plads” i tandrækken. Efter ½ år fremstilles permanent krone (MK krone).

Princippet med minimal operation har altså den fordel, at indgrebet er minimeret. Opheling af tandkød og indheling af implantat er derfor fremskyndet, men der skal fortsat udvises forsigtighed og respekt om det krævende miljø, som mundhulen altid vil være, lige gyldigt hvor godt forberedt implantatet indsættes. Derfor anbefales lige efter operation med indsættelse af implantat, at der indsættes healing abutment (se nedenfor), som er designet specifikt efter den aktuelle scanning af tandkød i området.

Arbejdsgang med Azento Guided Implant System (DentsPly Sirona ASTRA Implant)

Guided Implant

Den ovennævnte metode kaldes Guided Implant, og jeg bruger Azento systemet med de gennemprøvede implantater fra DentsPly Sirona ASTRA Implant System. Jeg har brugt ASTRAs implantater siden 1992.

Kæbeknogle (de indre konturer) 3Dscannes med CBCT scanner, og tandsæt (de ydre konturer) scannes med digital 3D scanner. Begge dele sker i klinik på Ulrikkenborg Plads. Sammensættes (stitching (1)) de to 3D scanningstyper i 3D, kan den helt nøjagtige position af implantat vælges.

Placering af implantat planlægges virtuelt med visuel visning  i 3D. ©Tandlæge Jakob Kihl

Med Implant Planner 3D software kan operation visualiseres og planlægges, og implantat, abutment og temporær krone special fremstilles custom made. Metoden er præcis og reducerer omfanget af kirurgi.

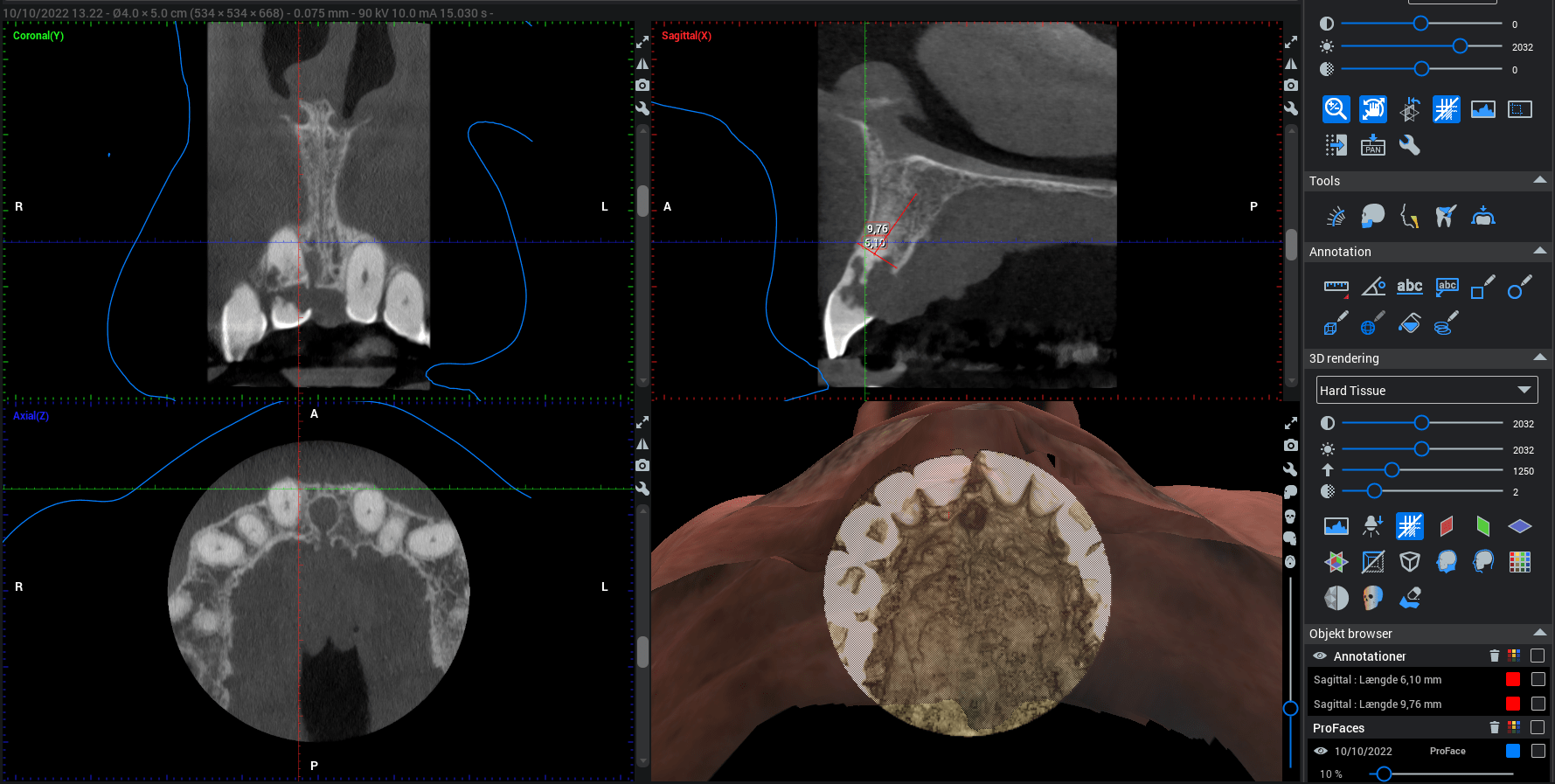

Planlægning i 3D på baggrund af CBCT og digital scanning. Her visualiseres implantatet med healing abutment. ©Tandlæge Jakob Kihl

Abutment

Healing og permanent

Abutment kaldes forbindelses delen mellem selve implantatet og tandkronen. Abutment fastsættes på implantat med en skrue.

Abutment systemet anvendt i forbindelse med Azento Guided Implant/ASTRA Implant System er navngivet Atlantis.

Udformning mod tandkød er med Azento Guided Implant custom made. Dvs. at abutment er special fremstillet efter 3D scanning. Hermed fremstilles abutment nøjagtigt efter tandkødets overflade det pågældende sted, hvor implantat planlægges indsat.

Viser situationen under indsættelse af implantat, at det ville være klogt at afvente en ophelingsperiode, indsættes hygiejnisk ophelings abutment – healing abutment (se foto ovenfor). Er vurderingen, at der kan indsættes permanent abutment + krone, indsættes i stedet dette. En af mange fordele ved Azento Guided Implant er, at vælges en ophelingsperiode med healing med healing abutment er udformning mod tandkød nøjagtig ens med det permanente abutment, hvorved der opnås en harmonisk opheling af tandkødet, og udformning af tandkød efter opheling passer nøjagtig til det permante abutments facon, der mod tandkødet er identisk med healing abutment.

ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre). Tandlæe Jakob Kihl
ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre).
ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre). Tandlæge Jakob Kihl
ASTRA Azento guided implant. Illustration viser de forskellige abutments. Healing abutment til venstre, permanent abutment i midten, permanent abutment med krone til højre.
ASTRA Atlantis permanent (gold-shaded titanium) Abutment. Abutment er special fræset fra en blok med titanium (Ti 6Al-4V) ud fra opmålingen i 3D. Tandlæge Jakob Kihl
Permanent abutment ASTRA Atlantis (gold-shaded titanium).
Abutment er special fræset fra en blok med titanium (Ti 6Al-4V) ud fra opmålingen i 3D.
Skrue fastgør abutment i implantat, hvorefter krone sættes på.
ASTRA Atlantis abutment angulated screw. Typisk ved fortænder vil et skruehul til abutment være synligt, hvorfor Atlantis abutment har udviklet et vinklet skrue system, således at skruehul kan skjules på bagsiden af kronen. Tandlæge Jakob Kihl
ASTRA Atlantis abutment angulated screw.
Typisk ved fortænder vil et skruehul til abutment være synligt, da skruens akse er i retning mod forsiden af kronen.  Derfor har ASTRA Atlantis abutment udviklet et vinklet skrue system, således at skruehul kan skjules på bagsiden af kronen.

Referencer

Den publicerede litteratur understøtter brugen af ​​Guided Implant til en forudsigelig og kontrolleret implantat kirurgi metode.

  • Højere nøjagtighed sammenlignet med frihåndskirurgi (3–8)
  • Sikker og forudsigelig operation kan anvendes alle steder i munden (2,4,12,18–28)
  • Minimalt invasiv behandling er mulig (16,34,36)
  • Reduceret tid i tandlægestolen kan opnås (37)
  • Opretholdt patienttilfredshed ved årlige opfølgninger (38,39)
